До яких телевізорів підходить цифровий ТВ тюнер Т2 і як його підключати?

Прогрес не стоїть на місці, у тому числі в інформаційно-розважальній сфері, де як і раніше більшу частку займає телебачення, яке з моменту своєї появи змінило декілька поколінь, і на сьогоднішній день трансляція в ефірі та кабельних мережах відбувається у цифрових стандартах DVB-T2. та DVB-C.

Як же бути з величезним парком телевізорів в українських домівках, адже старі телевізори з кінескопом та багато сучасних “плоських” телевізорів з великою діагоналлю і HD якістю картинки не підтримують прийом та обробку цифрового ТВ сигналу.

Тут на допомогу прийдуть невеликі пристрої – ТВ тюнери (ТВ-ресивери). За порівняно невеликої вартості вони здатні прийняти цифровий сигнал, обробити і передати практично на будь-який телевізор. При цьому відпадає необхідність заміни значно дорожчого телевізора.

ТВ тюнери спроектовані таким чином, щоб мати можливість підключення до будь-якої моделі телевізора, який має хоча б один з типів портів (роз’ємів) для приймання зовнішнього сигналу. Далі ми покажемо та опишемо всі можливості підключення у звичайних побутових умовах.

Базове підключення RCA → RCA

Перший і найпоширеніший – роз’єм типу RCA (так звані “тюльпани”), через нього тюнер може передати зображення та звук у аналоговому форматі, який чудово підходить для старих “кінескопних” телевізорів. Зверніть увагу, що RCA вхід на телевізорі може бути розташований не тільки на задній панелі, але й під екраном або збоку на корпусі. І ви можете вибрати найбільш зручний для підключення тюнера.

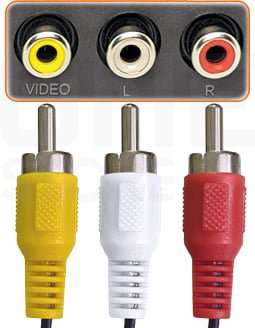

1-Ресивер 3 RCA на 3 RCA
Підключення до композитного виходу RCA на тюнері
  • Жовтий – для передачі зображення
  • Білий – лівий канал стерео звуку
  • Червоний – правий канал стерео звуку
2-3 RCA на 3 RCA
Кабель AV 3 RCA на 3 RCA, іде в комплекті з ТВ тюнером
3-Телевізор 3 RCA на 3 RCA
Підключення до композитного входу RCA на телевізорі
  • Жовтий – для передачі зображення
  • Білий – лівий канал стерео звуку
  • Червоний – правий канал стерео звуку

Базове підключення AV 3.5 Mini Jack → RCA

У нових моделях ТВ тюнерів композитний аудіо-відео вихід RCA виробники замінили на компактний сучасний вихід AV. Користувачів це не повинно лякати, оскільки підключення на стороні тюнера стало ще простіше, а підключення на стороні телевізора зберегло роз’єм типу RCA “тюльпани”, і як і раніше, приставка передає зображення та звук в аналоговому форматі, який підходить для будь-яких телевізорів.

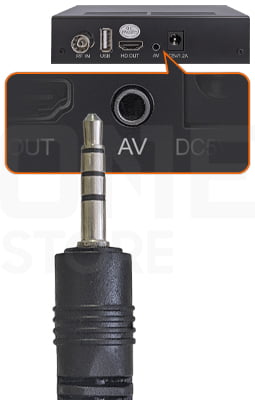

4-Ресивер AV 3.5 Mini Jack на 3 RCA
Підключення до композитного виходу AV на тюнері
  • Вставте штекер до упору у гніздо AV

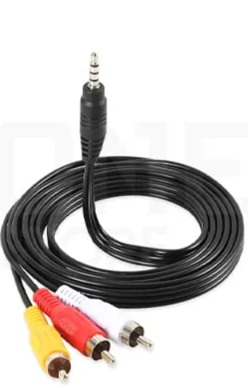

5-AV 3.5 Mini Jack на 3 RCA
Кабель AV 3.5 Mini Jack на 3 RCA, йде в комплекті з ТВ тюнером
3-Телевізор 3 RCA на 3 RCA
Підключення до композитного входу RCA на телевізорі
  • Жовтий – для передачі зображення
  • Білий – лівий канал стерео звуку
  • Червоний – правий канал стерео звуку

Що робити, коли в телевізорі всього два роз'єми RCA

Раніше основна маса телевізорів випускалася з монофонічним звуком і такі моделі мають лише два входи: один – для відео сигналу, другий – для аудіо сигналу, і деякі покупці хвилюються про несумісність їхнього телевізора з ТВ тюнером. Насправді вони повністю сумісні і схема підключення залишилася практично незмінною.

6-Ресивер 2 RCA на 2 RCA
Підключення до композитного виходу RCA на тюнері
  • Жовтий – для передачі зображення
  • Білий – лівий канал стерео звуку
  • Червоний – залишаєте не підключеним

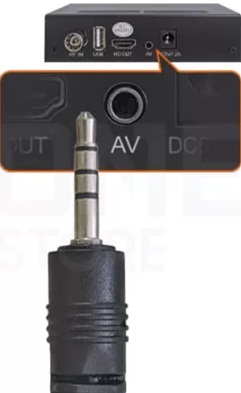

4-Ресивер AV 3.5 Mini Jack на 3 RCA
Підключення до композитного виходу AV на тюнері
  • Вставте до упору штекер у гніздо AV у звичайному режимі

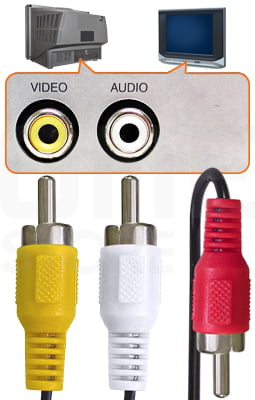

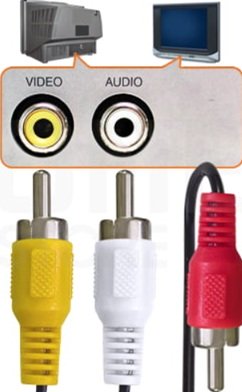

7-Телевізор 2 RCA на 2 RCA
Підключення до композитного входу RCA на телевізорі
  • Жовтий – для передачі зображення
  • Білий – лівий канал стерео звуку
  • Червоний – залишаєте не підключеним

Що робити, коли в телевізорі лише роз'єм SCART

У деяких моделях телевізорів, особливо європейських брендів для підключення мультимедійних пристроїв, застосовується євророз’єм – SCART (може бути підписаний як Peritel або Euro-AV). Оскільки він буває безальтернативним ми розглянемо такий варіант підключення, тим паче, що по ньому передається такий самий аналоговий сигнал, як і по RCA. Для суміщення комплектного кабелю RCA та телевізора зі SCART портом знадобиться найпростіший перехідник RCA-SCART. Зверніть увагу, що цей перехідник не йде у стандартних комплектаціях та купується окремо. В іншому порядок підключення зберігає свою простоту

1-Ресивер 3 RCA на 3 RCA
Підключення до композитного виходу RCA на тюнері
  • Жовтий – для передачі зображення
  • Білий – лівий канал стерео звуку
  • Червоний – правий канал стерео звуку
8-3 RCA на 3 RCA и Переходник RCA на SCART
Кабель AV 3 RCA на 3 RCA або 3.5 Mini Jack на 3 RCA, йде в комплекті з ТВ приставкою та Перехідник RCA-SCART
9-Телевізор 3 RCA на SCART
Підключення до входу SCART на телевізорі

Сучасне підключення HDMI (HD OUT) → HDMI (HD IN)

Аналоговий сигнал здатний передати зображення максимально “стандартної чіткості” 576 рядків. Ця якість чудово підходить для ЕЛТ телевізорів. Але багато телеканалів перейшли на трансляцію в HD якості “високої чіткості”, а сучасні “плоські” телевізори в основній масі вже мають розподільну здатність екрана FULL HD, а це 1920×1080 пікселів. Якщо у вас подібний телевізор, він обладнаний як мінімум одним HDMI входом (HD IN), і ми рекомендуємо підключати ТВ тюнер саме до цього порту. Так ви отримаєте максимальну якість ТВ картинки. Але не забудьте в меню ресивера, в налаштуваннях, виставити співвідношення сторін екрану та роздільну здатність відповідно до специфікації вашого телевізора.

⚠ Якщо в результаті налаштувань зображення по HDMI ви зробите “щось не те” і зображення пропаде, не хвилюйтесь, перепідключіть приставку до телевізора кабелем RCA і поверніть налаштування в робочий стан.

10-Ресивер HD OUT на HDMI
Підключення до цифрового виходу HD OUT (HDMI) на тюнері
11-Кабель HDMI на HDMI
Кабель цифровий аудіо-відео HDMI (m) - HDMI (m), купується додатково
12-Телевізор HDMI на HDMI
Підключення до цифрового входу HDMI IN на телевізорі

Перемикання телевізора в режим прийому сигналу із зовнішнього пристрою TV/AV, TV IN

Ми розглянули всі базові способи підключення ТВ тюнера до телевізора, але залишився один важливий момент, про який необхідно пам’ятати.

В загальній масі телевізори налаштовані таким чином, що при ввімкнені вони виводять зображення та звук з внутрішнього приймача, а оскільки він аналоговий, до нього не підключений антенний кабель і немає жодного сигналу, користувач побачить на екрані тільки брижіння перешкод та шипіння з динаміків.

Телевізору необхідно дати команду приймати сигнал (зображення та звук) з іншого джерела, тобто перейти з режиму TV до режиму AV. На пульті дистанційного керування телевізором є спеціальна кнопка перемикання режимів. Виробники телевізорів по-різному називають цю кнопку тому ми наводимо приклад найпоширеніших варіантів

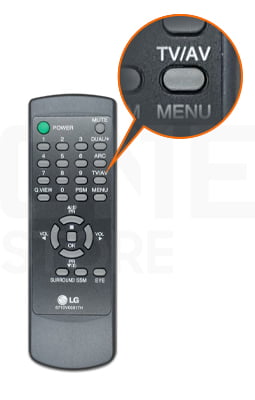

13-Кнопка TV-AV -1
14-Кнопка TV-AV -2
15-Кнопка TV-AV -3

Вивчивши базові принципи комутації ТВ техніки, підключити тюнер не так складно, з цим упораються навіть люди похилого віку. Купуючи сучасний тюнер Т2 легко надати друге життя навіть старому телевізору, який за непотребом поїхав припадати пилом на горище на дачі.
